非结构四边形网格加载和显示

裂缝经过剖分和属性计算后,形成非结构四边形网格,即可再次加载进来,进行各种显示和处理。

一. 加载

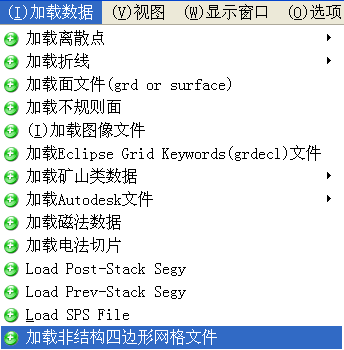

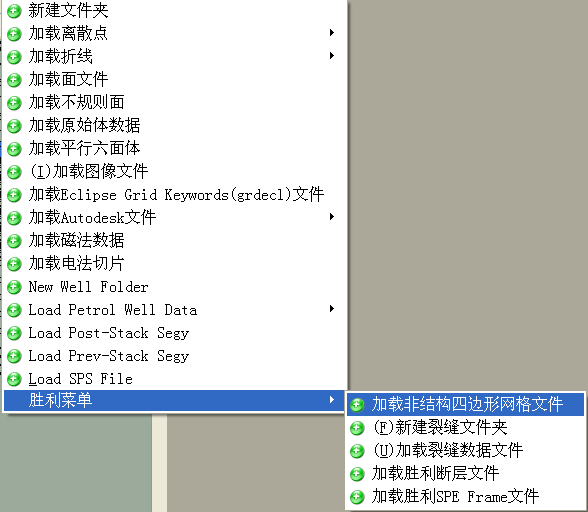

在软件中,找到菜单“(I)加载数据”,点击子菜单“加载非结构四边形网格”,即可弹出加载对话框。

或者在Data Tree空白出单击鼠标右键,弹出菜单中选择“胜利菜单”,子菜单“加载非结构四边形网格”,也可弹出加载对话框。

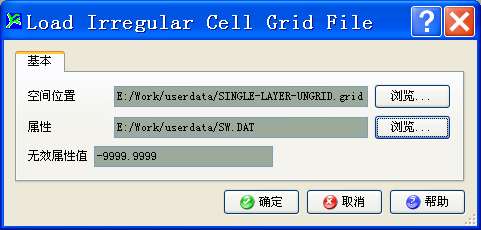

选中菜单后,弹出加载对话框,选择文件加载。

其中,空间位置选择的是网格文件空间几何位置的文件(.grd), 属性则选择的是网格的属性文件。点击确定加载文件进来。加载完毕,就在data Tree 上多了个数据项,类型是“不规则六面体网格”



二. 显示

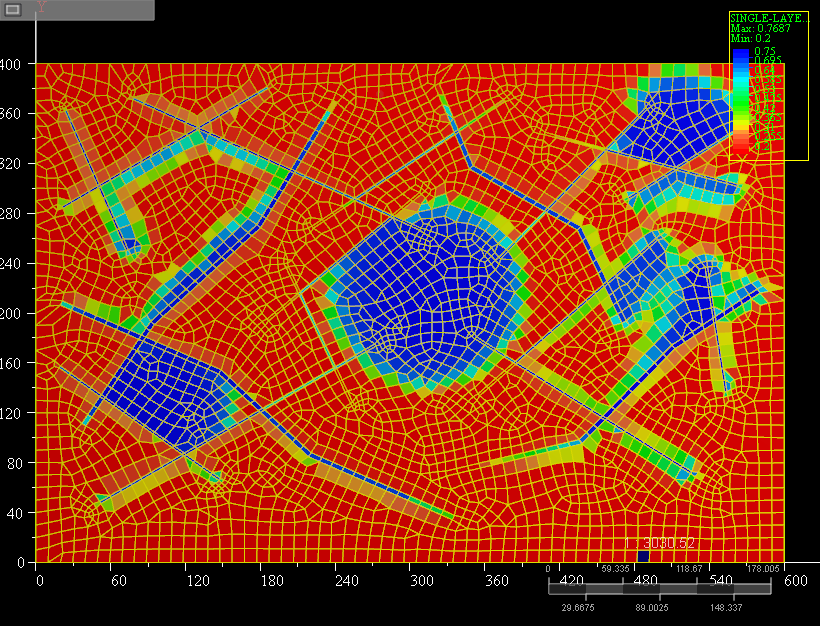

打开3D窗口,或者Face窗口,在Data tree上选择复选框,即可显示网格。

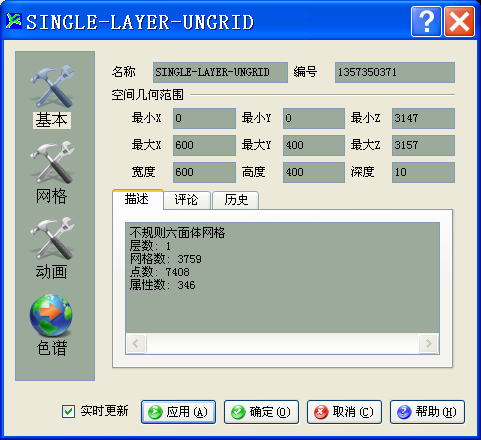

在Data tree上的此数据项上双击,或者单击右键,弹出菜单选择属性,可以修改显示的各种属性。属性页共四页,如下。

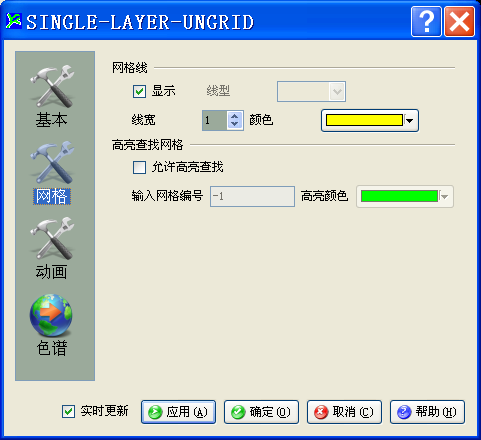

第二页是网格静态显示属性,勾选“显示”复选框可显示网格线,并可设置线宽和颜色

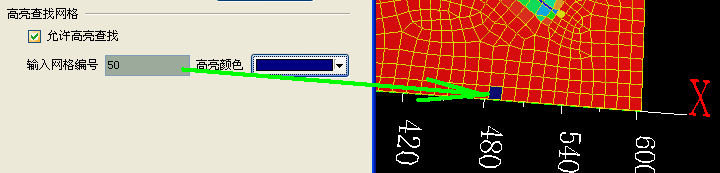

高亮查找网格是对网格的单个四边形网格单元定位,勾选复选框“允许高亮查找”即可开始查找。输入四边形网格的ID,在输入ID的文本框失去焦点时(按回车,按Tab键,鼠标点击别的地方等事件)即可显示在3D或者Face 窗口中找到该单元格,单元格颜色由设定的“高亮颜色”确定。比如输入ID 50,就能看到显示的网格如下图。一般情况下,在第三页中不选中“显示属性”或者在第四页中选择“使用单色”,这样属性的色谱是单色,只要跟第二页的“高亮颜色”不一致,就能容易看到查找的网格的位置,因为这样就不会出现颜色相近而不易定位隐身效果。

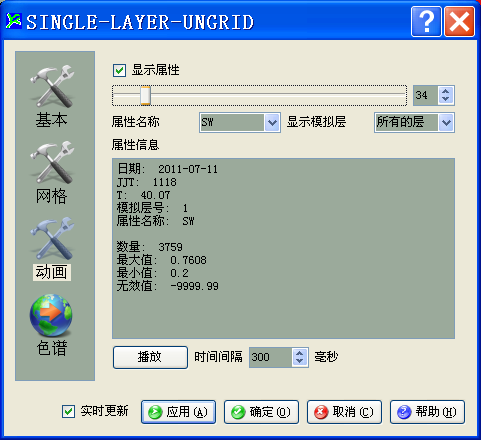

第三页“动画”显示属性

“显示属性”。勾选的时候显示各种属性,不勾选的时候,只显示几何模型。

滚动条能依次展示不同时期,不同类型的属性

“属性名称”下拉框,设置当前显示属性的名称,在一个网格中,同时只能显示一种属性,要同时显示多种属性,可在多个窗口中显示多个网格及其属性即可。

“播放”按钮:动画播放各种属性,按照属性(sw)的时间顺序播放.播放的时间间隔可自己设定。

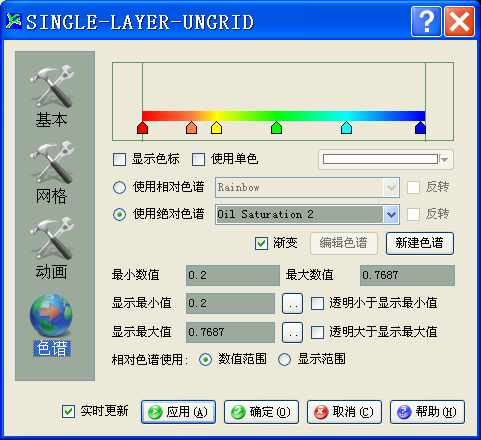

第四页是色谱显示属性

“显示色标”可在窗口中显示此数据色标。每个数据都有自己色标,根据使用的色谱来确定色标颜色。

“使用单色”:勾选此复选框,则网格只显示成一种颜色

“使用相对色谱” 色谱使用相对的色标,即根据数据最大最小值,色标映射上去。“反转” 反转相对色谱

“使用绝对色谱”:色谱跟本数据对象数值大小无关,而是一定的数值对于一定颜色。针对非结构四边形油藏网格,一般使用“Oil Saturation 2”这个绝对色谱。

“渐变”:色标是渐变的,而不是向个色标的颜色点一致。

“编辑色谱” 编辑当前选中色谱。必须是非默认的色谱才能编辑。比如自己新建的色谱才能编辑,NuExplorer自带的色谱不可编辑。

“新建色谱” 新建一个色谱。当当前选择的是相对色谱,则新建出来的是相对色谱,当前选择的是绝对色谱,新建出来的就是绝对色谱。

由于此网格的特殊性,网格不支持透明显示。



三. 优化显示

显示成为四边形网格,能感觉出明显的棱角,略显生硬,不容易看出渐变,于是我们进行了一种优化显示,即对数据进行插值计算。提取每个四边形网格的中心点,所有中心点用三角网连接起来,组成新的网格,中心点上的属性为本单元格上的属性,而三个连接在一起的中心的形成的三角形内颜色渐变,并且使用等值线方式显示。

1.新建三角网模型



2.显示

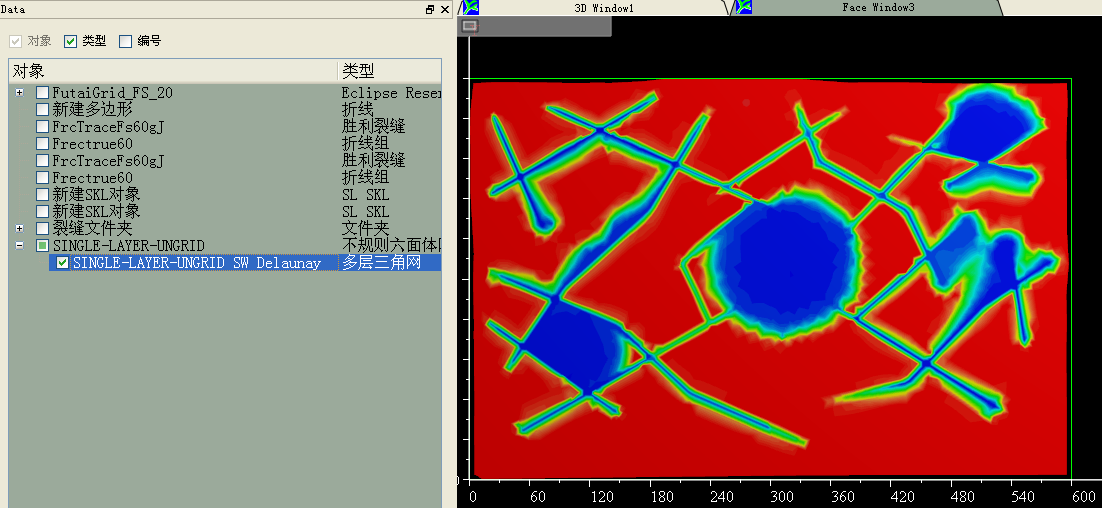

新建后计算插值完毕,则出现一个多层三角网对象,显示效果得到提升。显示的参数设置跟非结构四边形网格的设置一致,即在Data Tree上双击此对象,即可弹出属性设置对话框,设置色谱,动画显示等。



四. 加载井位信息文件和显示

在非结构四边形网格上单击右键,弹出菜单上选择“加载井位信息文件”,可把井位信息文件加进来。井文件信息复杂,我们只读取其中的Well-Data部分,加载进来后,就在非结构四边形网格下多了个数据项,一般文件名叫INP.dat,加载后,数据项取名跟文件名一致。

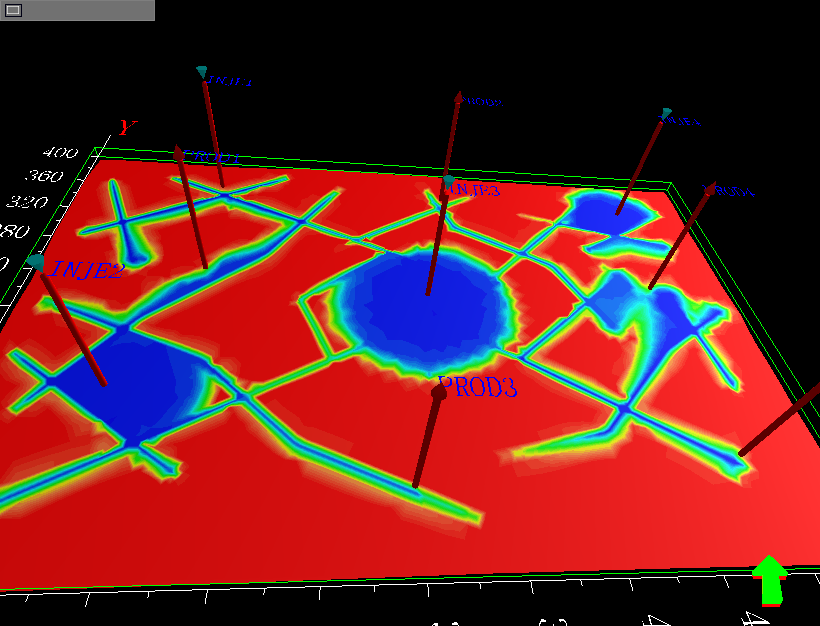

在3D窗口显示效果如下

井投诉有个锥形。锥子向下的是注水井,锥子向上的是生产井。

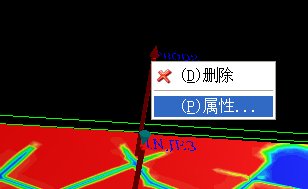

可以设置井的显示方式。在data tree上双击井数据,或者单击右键菜单,选择属性弹出属性设置框,也可直接在3D或者Face窗口中点右键,弹出右键菜单,选择属性菜单,设置属性。

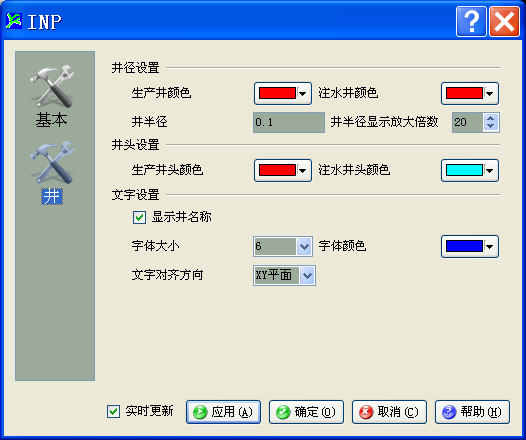

弹出对话框对井的显示进行编辑



五. 非结构四边形网格的导出

在data tree上,右键单击非结构四边形网格对象,选择"(E)输出到文件..."即可导出网格。导出的网格文件分两部分,一个文件是空间几何位置文件,另外一个是属性文件,包括所有属性。
