折线三维显示

折线能显示在MDI窗口的3D窗口和Face窗口。两种窗口的显示设置一样。

一、显示效果：

显示管道：

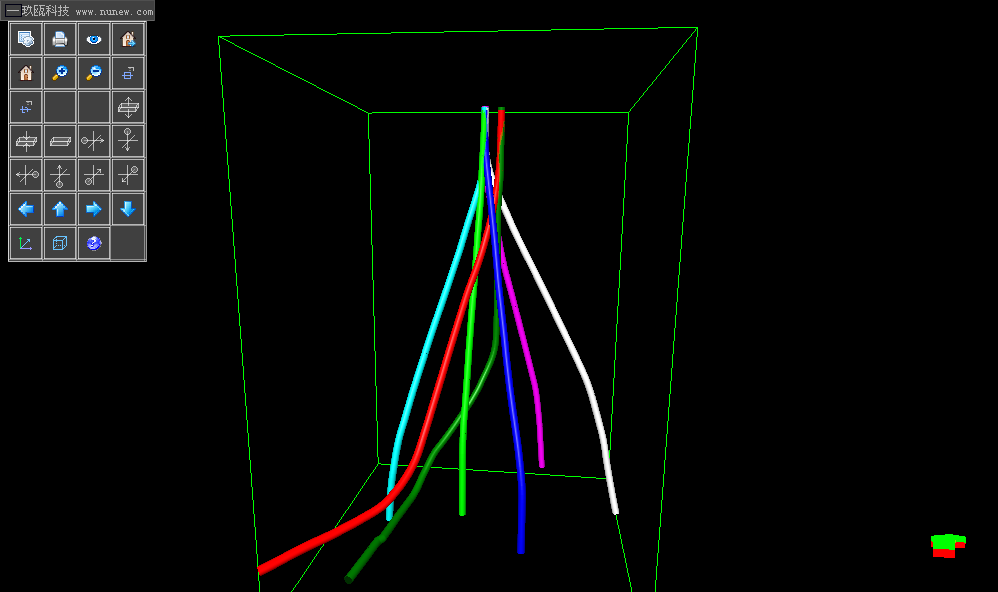

多条折线同时以管道的形式显示，可现如下效果：

1. 打开一个"3D"窗口, 将折线左侧"checkbox"选中, 这时折线即显示在3D窗口.

2. 打开一个"F"窗口, 将折线左侧"checkbox"选中, 这时折线即显示在Face窗口.

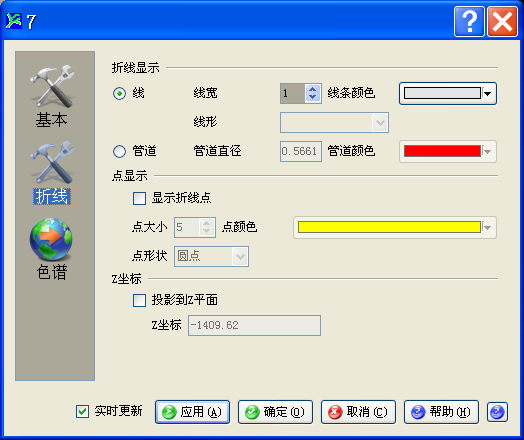

在数据树里右键单击折线弹出右键菜单, 选中"属性"，或者直接双击折线，或者在窗口里选中数据对象, 弹出右键菜单, 选中"属性"，弹出属性对话框。

属性页共4页：
         “基本”：设置数据对象名字。
        “折线”：页主要是显示的方式以及位置参数设置。
        “色谱”：页主要是色谱相关的显示参数设置。

在属性页中：

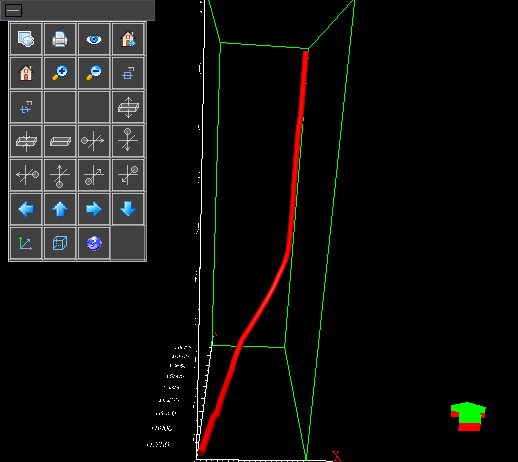

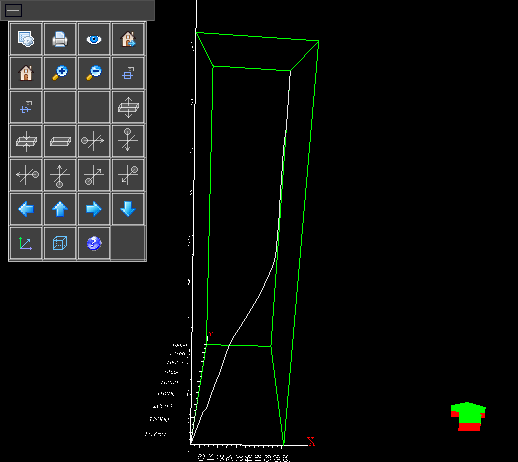

折线显示：折线可以显示成线、管道等形式。显示成线可设置线宽，颜色；显示成管道可以设置管道直径和管道颜色。

点显示：勾选后设置折线控制点的显示参数。

显示Z坐标：使用空间几何x,y,z坐标时，x,y,z坐标是数据的坐标，如果投影到z平面，则x,y坐标不变，所有z坐标变为设置的值。
