属性页-基本、色谱和透明

本页内容：属性页，基本属性页，色谱属性页，透明属性页，新建和编辑色谱，显示效果，统计直方图。

在数据树上的每一个数据对象，都可进行属性设置。在数据对象上双击，或者点鼠标右键，在弹出菜单中选择“属性”，都可弹出属性设置对话框。在Face窗口和3D窗口中，在选择工具状态下，双击窗口内显示的数据对象，或者在窗口内显示的数据对象上点右键，弹出菜单中选择“属性”，也可弹出属性对话框。

任何数据都有基本页，如果是三维数据，还有色谱页，能显示在三维窗口中的，还可能有透明页。大部分基本数据类型都有色谱页，一些复杂数据还有专门的透明页，面，测线网格，平行六面体和一些非基本数据类型，除了能在色谱页里设置透明选项，还有专门的页面进行复杂的透明设置。在这里，以面(surface)数据对象做例子。

数据对象属性页类型包括以下一个或者多个：
         1). 基本：数据对象名称，编号，空间范围，描述，评论和历史。
         2). 各个数据自定义的页面，可能是一页或者多页。
         3). 色谱：数据对象在显示时的数据值到颜色的映射关系。
         4). 透明：控制数据对象的数值在不同数值区间的透明度。
         5).等值线：有的数据对象还有等值线设置。

弹出的属性页对话框，是个两列的对话框，左边一列是个列表框，标记有多少页；右边是具体的页。下图中就有“基本”和“属性”两页。点击左边列表框的“基本”，右边就出现“基本”页面，点击左边列表框里的“色谱”，右边就出现色谱页面。左边列表框里的项数目，跟具体的数据对象在当前MDI窗口显示是需要的设置参数相关，没有MDI窗口时为默认属性设置。

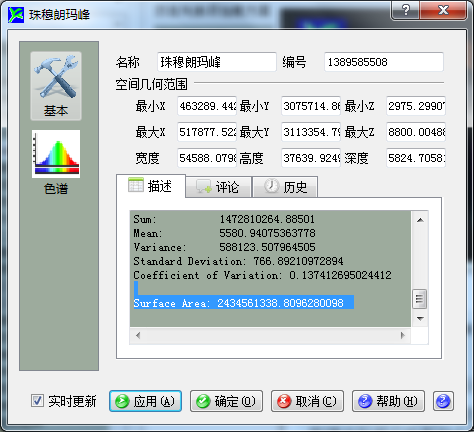

基本页面：

基本属性页包括：
         名称：用于设置数据对象的名称，修改名称后，数据树上相应的数据对象名称改变。
         编号：软件自动产生的用于识别数据对象的唯一编号，整个软件中不重复。
         空间几何范围：如果数据对象是三维数据并且有坐标，则将其坐标范围标识在这些文本框中。
         描述：对数据对象的一些简单描述，统计等，不能修改。
         评论：对数据加的一些标记，可以随意修改。
         历史：对此数据的一些历史修改记录。

         基本属性页除了名称和评论，其他的不可编辑。

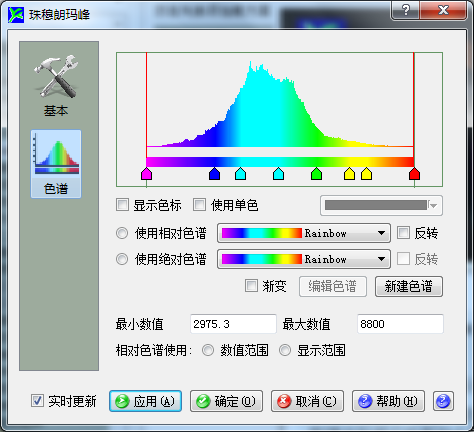

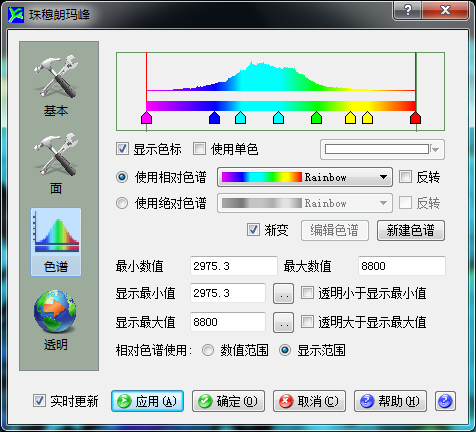

色谱页面：

当没有当前可视化MDI窗口时，色谱页面值出现数据最大数值和最小数值，没有显示最大值和显示最小值的设置，当前MDI可视化窗口需要进行显示设置的时候，会出现显示最大值和显示最小值。以上两图显示了是否有可视化MDI窗口的比较。

色谱页面包括如下几部分：

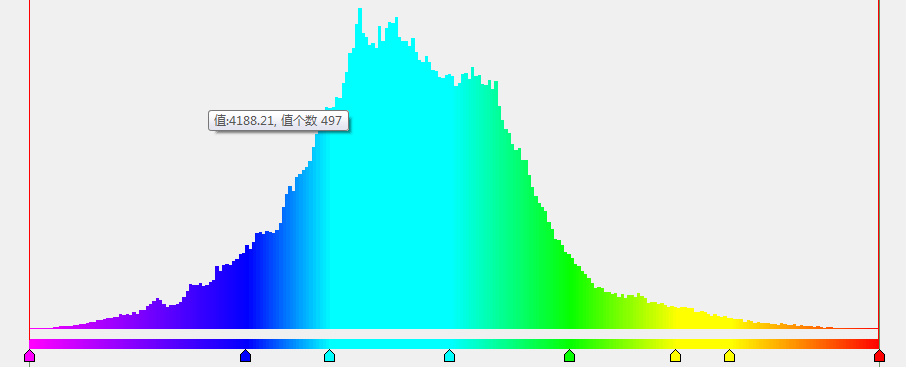

         统计直方图：最上方的是统计直方图，从数据最小到最大，共分256级。有的数据无法统计，则空白显示。鼠标放置在统计直方图上时，会有信息提示鼠标位置的值和在这个值区间有多少个数据点。
         色标：统计直方图下方的是色标。色标显示出数据显示时不同数值显示的颜色。色标下的控制点不可调，需要在色谱编辑里调。
         显示色标：在当前可视化MDI窗口中显示色标，勾选则显示，不勾选则隐藏。因为可能多个数据对象同时显示色标，所以要与当前可视化MDI窗口中的场景设置的同时允许显示的最大色标数协同。
         使用单色：在当前窗口中显示时，整个对象使用同一种颜色。如果勾选，此功能将覆盖色谱功能。
         使用相对色谱：色谱显示使用相对的色谱，色彩变化数据对象的从最小值到最大值渐变，色标控制点按比例设置到相应位置上。目前提供了大量的相对色谱。
         使用绝对色谱：绝对色谱是指色标就是特定的数值对应特定的颜色，跟数据对象没有任何关系。一般情况下，不同行业会有不同的颜色模板，是行业约定俗成的，或者国家标准制定的。
         渐变：显示时，数据对象的不同值对应的颜色，根据色标控制点对应的位置，插值渐变。不勾选时，相邻色标控制点的小值带大值之间使用小值的颜色。
         编辑色谱按钮：编辑用户自己新建的色谱，不能编辑软件自带的默认色谱。当前使用相对色谱，编辑的就是相对色谱；如果当前使用的是绝对色谱，编辑的就是绝对色谱。
         新建色谱按钮：新建的自定义的色谱。新建的色谱将会添加到色谱下拉列表中。当前使用相对色谱，新建的就是相对色谱；如果当前使用的是绝对色谱，新建的就是绝对色谱。
         最大、最小数值：当前数据对象的最大最小数值。只读，不可编辑。
         显示最大最小值：当前窗口中显示是，显示的最大最小数值。如果勾选透明，则小于显示最小值的或者大于最大值的透明，不勾选时，小于最小值的使用最小值颜色，大于最大值的用显示最大值颜色。
         相对色谱使用：当选择使用相对色谱是，此选项起作用a.数值范围：色标映射的最大最小值使用数据对象的最大最小值，b，显示范围：色标映射的最大最小值使用本页面设置的“显示最大值”和“显示最小值”。

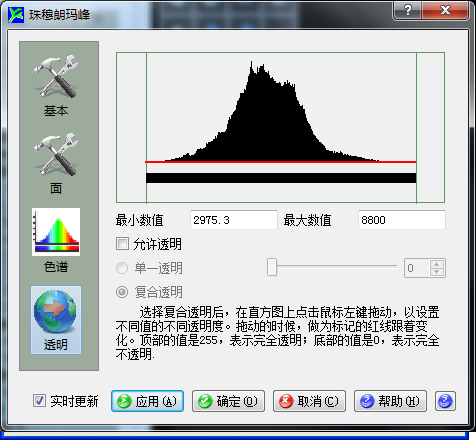

透明页面：

要出现透明属性页，需要当前窗口为可视化窗口，如3D窗口或者Face窗口。这时，跟窗口相关的属性页（本例子中出现的 “面”属性页）也就跟着出现了。

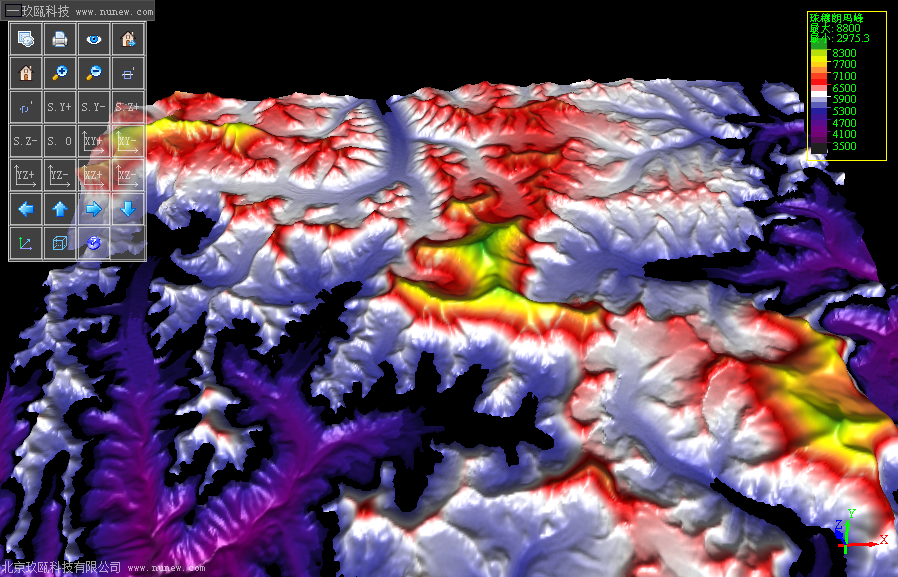

         透明设置数据对象在可视化MDI窗口中的透明度。透明度分256级，0表示完全不透明，255表示完全透明，0～255之间的数值表示透明的程度，数值越大越透明。
         最上边的黑白直方图，是当前数据对象的统计直方图。黑色表示完全不透明，白色表示完全透明。

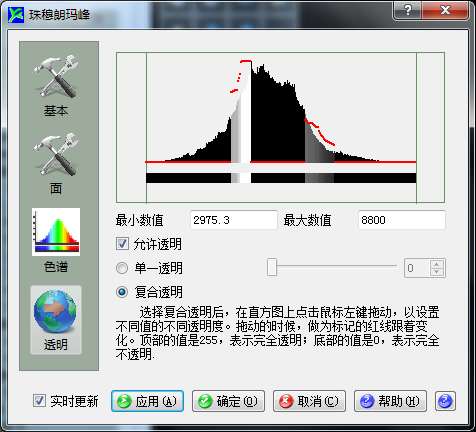

         勾选“允许透明”复选框，才能设置单一透明或者复合透明。单一透明只整个数据对象使用同一个透明度。复合透明指数据的不同值使用不同透明度。选择复合透明后，在直方图上点击鼠标左键拖动，以设置不同值的不同透明度。拖动的时候，做为标记的红线跟着变化。顶部的值是255，表示完全透明；底部的值是0，表示完全不透明。

新建和编辑色谱：

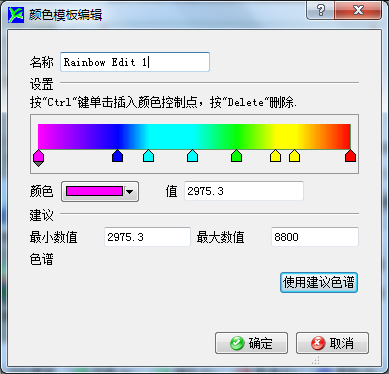

在色谱页面上单击“新建色谱”或者“编辑色谱”按钮，可弹出颜色模板编辑对话框。在色谱页面点击“新建色谱”或者“编辑色谱”，可弹出此对话框。当前使用相对色谱，新建或者编辑的就是相对色谱；如果当前使用的是绝对色谱，新建或者编辑的就是绝对色谱。如果是新建色谱，则编辑完成后，自动保存到色谱页对话框中的色谱下拉列表，并能在所有数据对象的色谱页中出现和使用。只有用户自定义的色谱能编辑。
