裂缝的编辑主要是添加和删除，可以在两个地方编辑，一是在Face窗口中，另一个是在SKL编辑对话框中编辑。在Face窗口中编辑能够任意缩放，不受边界限制。而在SKL编辑对话框中编辑，则只针对一个边界内的裂缝进行编辑，只有一个模型区。
打开Face窗口，在Data tree上勾选绘制好的边界多边形，边界就显示在Face窗口中。边界为绘制编辑裂缝提供参考。
1. 添加裂缝

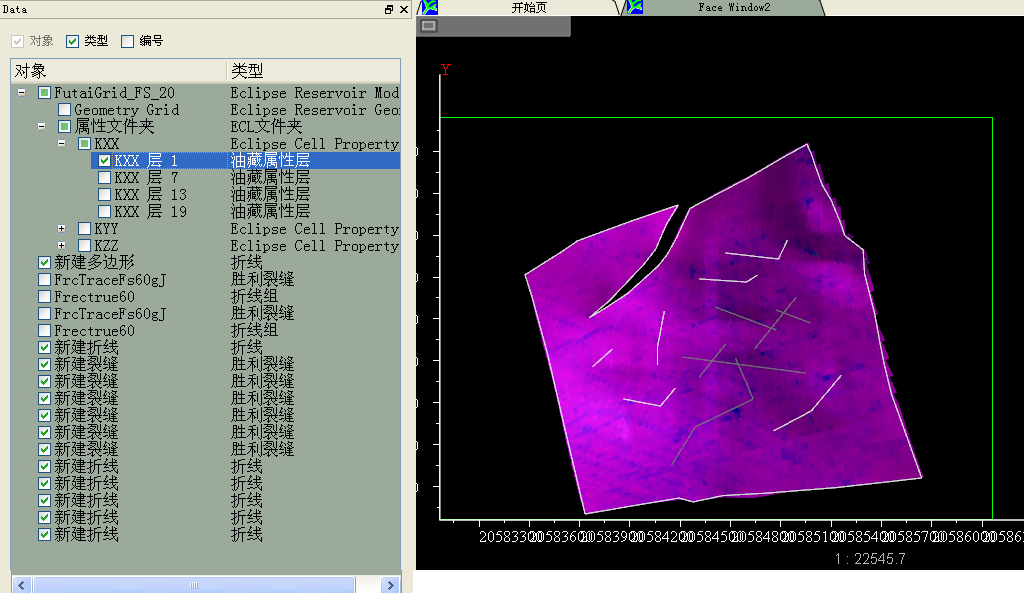

在工具条上选择"New Fracture"开始添加裂缝，或者选择“新建折线”添加折线。没添加一条，就会在Data Tree上添加一个数据对象，这个数据对象可以自己设置其显示属性。
新建折线工具按钮：
新建裂缝工具按钮：

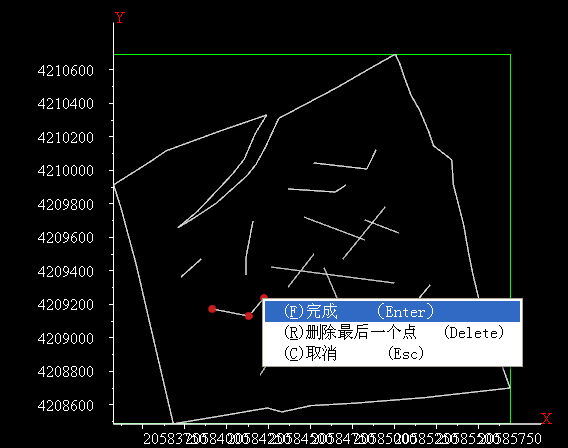

选取工具按钮后，在Face窗口中，鼠标左键按下添加一个点，按Delete键或者回格可删除最后添加的一个点，连续第按着两个键可以删除新建的多边形的所有点。按鼠标右键可弹出菜单。当所有点添加完毕是，按鼠标右键弹出菜单，选择“完成”，就可完成一个边界或者折线的新建过程。如下图所示：
2. 删除裂缝
如果要删除裂缝，可在Data tree上选中裂缝项，按键盘Delete键删除，或者按鼠标右键，弹出菜单，选择删除菜单删除。如果是“胜利裂缝”类型的，还可以在工具条上选择删除按钮，然后直接用鼠标左键在Face窗口中点中裂缝删除。任意显示在Face或者3D窗口中的对象，都可在对象上点右键弹出菜单，如果有“删除”菜单，也可删除。

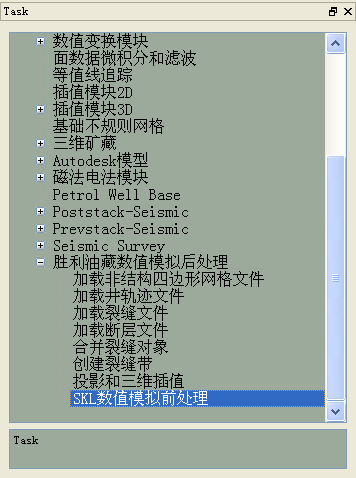

到Task tree面板中找到“插件”项，子项有“胜利油藏数值模拟处理”项，其下有“SKL数值模拟前处理”项，双击之，即可打开SKL编辑对话框。

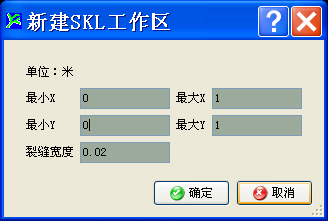

双击“SKL数值模拟前处理”项，将弹出一个对话框，让选择模型边界(WorkArea),输入模型的最大最小x,y坐标。按“确定”即可新建模型区，取消则不新建。但是都可以弹出编辑对话框。如果选择取消，可在SKL编辑对话框中重新新建模型区。

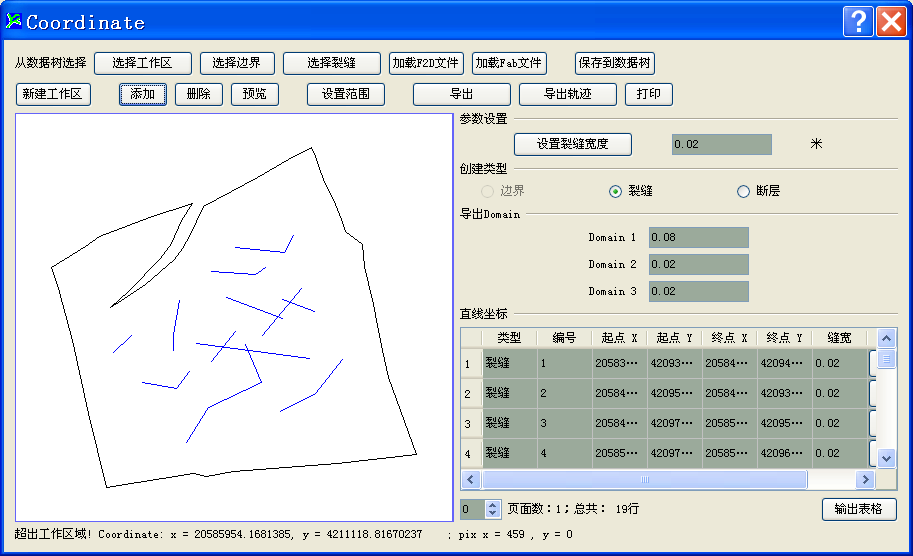

单击“确定”或者“取消”均弹出SKL编辑框。没有新建过工作区的SKL不可编辑。要可编辑，有几种方法，1.新建工作区；2.从Data Tree上选择已有的工作区；3. 从Data Tree上选择边界；4. 在SKL编辑对话框中加载Fab或者f2d裂缝文件以新建工作区，其中fab文件加载进来，只能作为参考背景，不能作为结果数据输出。这几种方法都会在没有工作区的情况下，自动建立一个工作区。下图即SKL编辑对话框。
在对话框中，按钮功能如下：
与data tree相关的项：
"Select WorkArea"： 从data tree上选择工作区，即以前编辑好的整个区域的所有数据。
“选择边界”：从data tree上选择边界（即多边形）。
“选择裂缝”：从数据树上选择裂缝，按此按钮即可添加到模型区域来。
“加载F2D文件”：加载f2d格式的裂缝文件。加载进来后既是一条条的裂缝，可进行编辑。
“加载Fab文件”：加载fab格式的裂缝文件。此格式的文件加载进来后，只可作为参考背景，不能编辑和导出。
“保存到数据树”：把当前工作区域添加到Data tree上，即data tree上将多一个SL SKL类型的数据项。
与data tree无关的项：
“新建工作区”：新建一个工作区域，在此区域绘制边界，裂缝，断层等。
“添加”：添加新项。可添加的项包括裂缝和断层，如果创建类型是裂缝，则添加的是裂缝，如果创建类型是断层，则添加的是断层，这由右边的选中的单选按钮决定。
“删除”：删除裂缝或者断层。左键按下时点中的线时则删除线（即断层，裂缝），点中连接点时则删除点，单删除点的线点数小于等于1时，删除整条线。
“预览”：根据绘制的裂缝和裂缝宽度，预览实际效果。
“设置范围”：设置工作区的最大最小(x,y)坐标。按下按钮后，会弹出对话框让设置。
“导出”： 导出成LzMesh认可的裂缝模型文件。
“导出轨迹”：导出裂缝断层的(x,y,z)坐标，这个导出与裂缝宽度无关。
“打印”：把工作区域输出成图片。
参数设置：“设置裂缝宽度”：设置所有裂缝的宽度。选在文本框中输入裂缝宽度，再按“设置裂缝宽度”按钮，所有裂缝宽度都被设置成此宽度。
