【窗口】面板

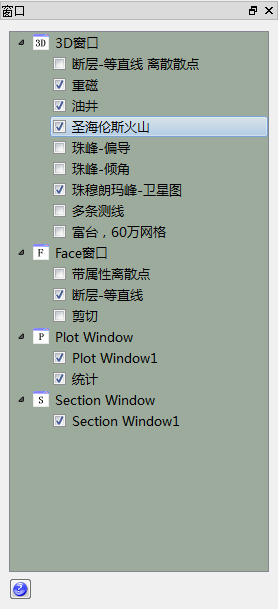

       【窗口】 树共两级,第一级是MDI窗口文件夹,第二级是窗口文件。共有四种窗口文件夹,每个文件夹下一种窗口,窗口的数量不限。打勾的窗口是正在打开显示的,去掉勾的是关闭了的窗口。每个窗口在工程文件夹下的views目录下有一个.nuwinw为后缀的文件来存储与之相关的内容。



       在主窗口菜单“视图”-->“窗口”菜单上勾选。或者在主窗口任意区域(主窗口的菜单,工具条,空白区域均可)点鼠标右键,弹出菜单中勾选“窗口”,可以显示事件此面板。





【窗口】树的基本操作

       1. 在主窗口的顶级菜单“显示窗口”上,可新建各种窗口,新建以后,将根据窗口的类型,在树上添加一个第二级窗口项。如果在树上的第一级,即窗口文件夹上点右键,弹出菜单,亦可新建窗口。在3D Windows的子项都是3D窗口;Face Windows下的项是Face 窗口;Plot Windows下的是Plot 窗口;Section Windows下的是Section 窗口。

       2. 对树上第二级的项打勾,则可选是窗口,去掉勾则关闭窗口。

       3. 双击打勾的项,能把此项对应的窗口提到最前面显示,激活此窗口,效果等同于在MDI窗口中直接点击此窗口的页面激活窗口。

       4. 在树上第一级上点击右键,弹出右键菜单



       在3D Windows上点击右键,弹出菜单有三个菜单项“New 3D Window”、“Delete Contents”和“Help”,功能分别是新建3D窗口,删除所有3D窗口,显示相关帮助。

       在Face Windows上点击右键,弹出菜单有三个菜单项“New Face Window”、“Delete Contents”和“Help”,功能分别是新建Face窗口,删除所有Face窗口,显示相关帮助。

       5. 在树上第二级单击右键,弹出右键菜单



       在3D Windows的子项上点击右键,弹出菜单有三个菜单项“Rename”、“Delete”和“Help”,功能分别是重命名3D窗口,删除所有3D窗口,显示相关帮助。

       在Face Windows的子项上点击右键,弹出菜单有三个菜单项“Rename”、“Delete”和“Help”,功能分别是重命名Face窗口,删除此Face窗口,显示相关帮助。



相关介绍:【任务】【数据】【数据操作】【窗口】【事件日志】【线程】

                     起始页3D窗口Face窗口,Plot窗口,Section窗口。
