面数据Z值计算



        面数据的z值可以在编辑数据中单独编辑,整体编辑方法是使用z值计算工具。在面数据对象上单击右键,选择菜单的“Z 值计算”,其下有大量的子菜单,进行XYZ值的计算。这些计算完毕,都会产生一个新的面数据对象,挂在数据树上面数据对象下。z计算菜单大致分以下几类:

        1) 四个菜单:Z + 常数,Z - 常数,Z x 常数,Z / 常数,点击后弹出输入框,输入一个数据,确定后,所有z值都与此常数运算。

        2)四个菜单:x, y偏移,Z + 常数,Z - 常数,Z x 常数,Z / 常数,点击后弹出输入框,分别输入x,y偏移值,z的运算值,确定后,所有z值都与此常数运算,x, y分别加上偏移值。

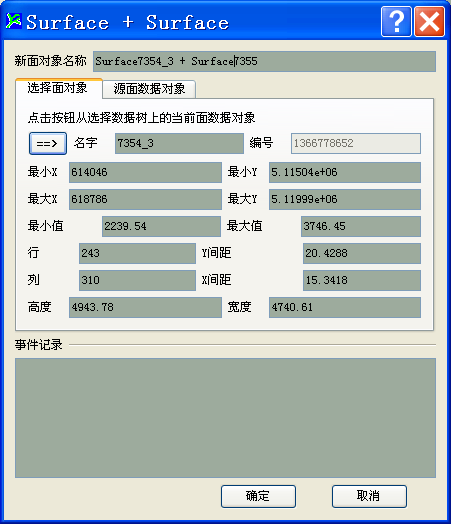

        3)四个菜单:Z + 面,Z - 面,Z x 面,Z / 面,点击后弹出任务对话框,分别选择“源面数据对象”和“面对象”,两个面要求行列数一致,计算后,新生成的面的x,y坐标使用“源面数据对象”的x,y坐标。如下图:



        4)清除数值菜单,分别可以把面数据对象中的符合条件的数据设置成无效值。

        5)替换数值菜单,分别可以把面数据对象中的符合条件的数据替换成设置的值。

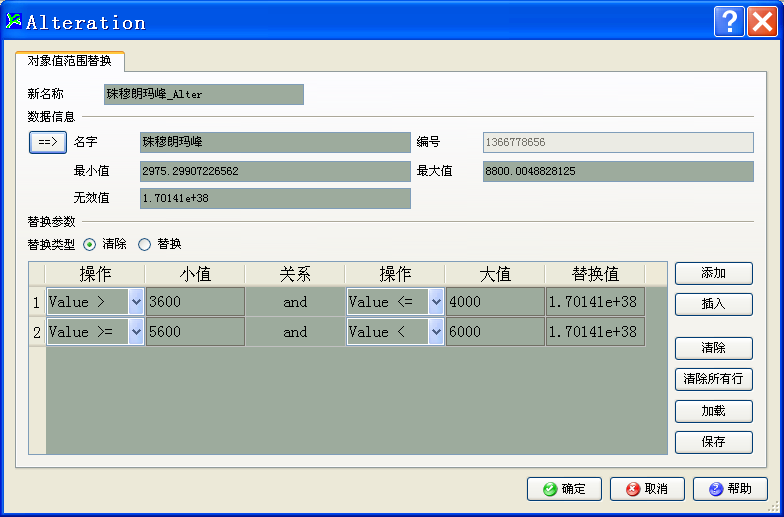

        清除和替换功能中有个“替换范围内的...”和“清除范围内的...”菜单,点击后弹出任务对话框,如下:

在对话框中:

        “数据信息”下有按钮“==>”,用于从数据树上选择面数据对象。

        “替换参数”:替换类型有“清除”和“替换”,清除是指用无效值替换符合条件的数据,替换是值用设定值替换符合条件的数据。

        表格中,设置各种替换参数,各行之间的关系是OR,只要满足任意一行的条件都替换,替换值使用表格中的“替换值”一列的数据。
