面数据三维显示



        面数据能显示在MDI窗口3D窗口Face窗口。两种窗口的显示设置一样。

一、显示效果

以下四图分别是:显示成点,显示成线,使用Rainbow2色谱显示成面,投影到特定的z平面。

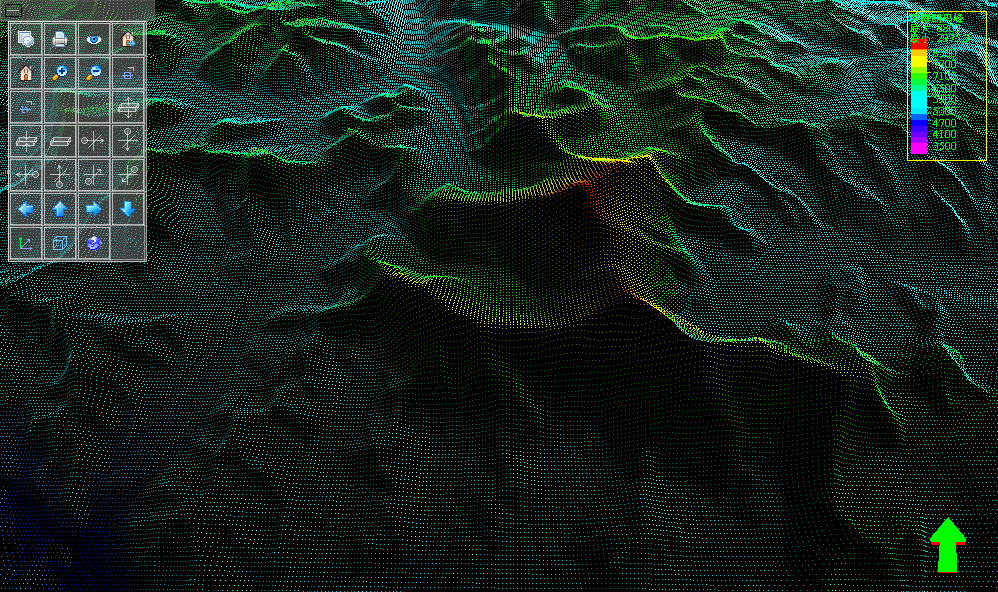

显示成点:

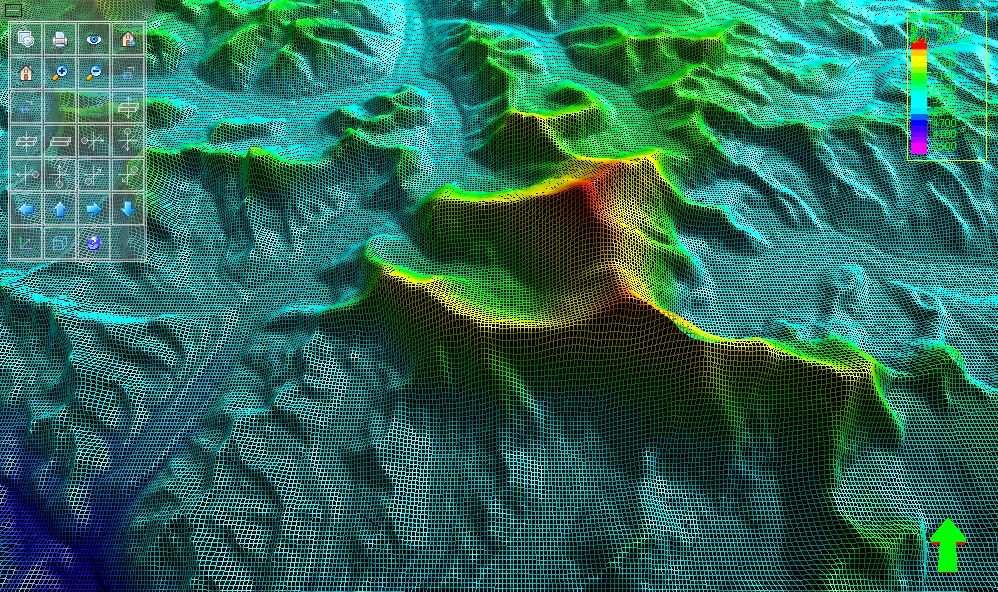

显示成线:

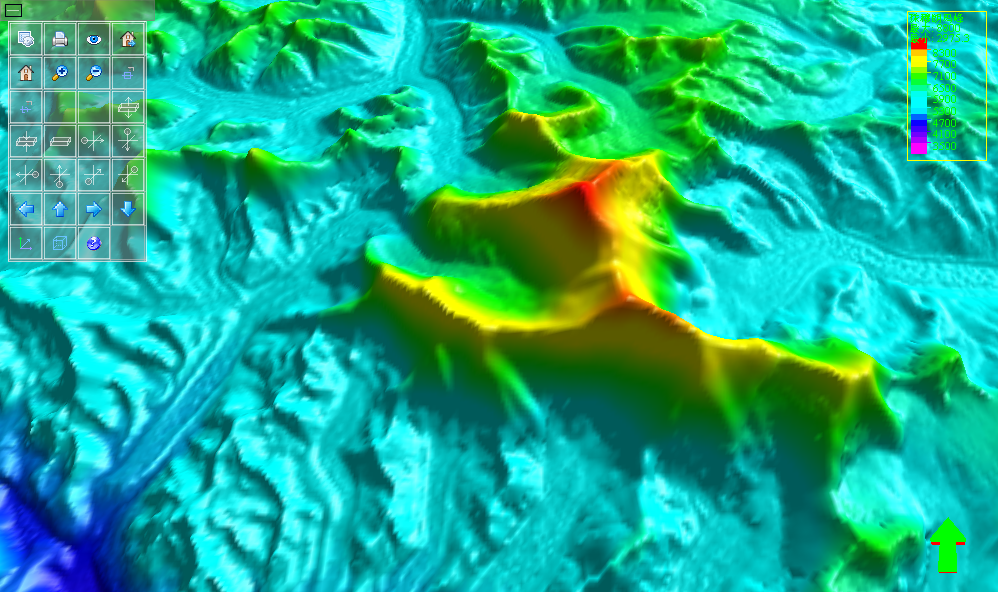

显示成面:

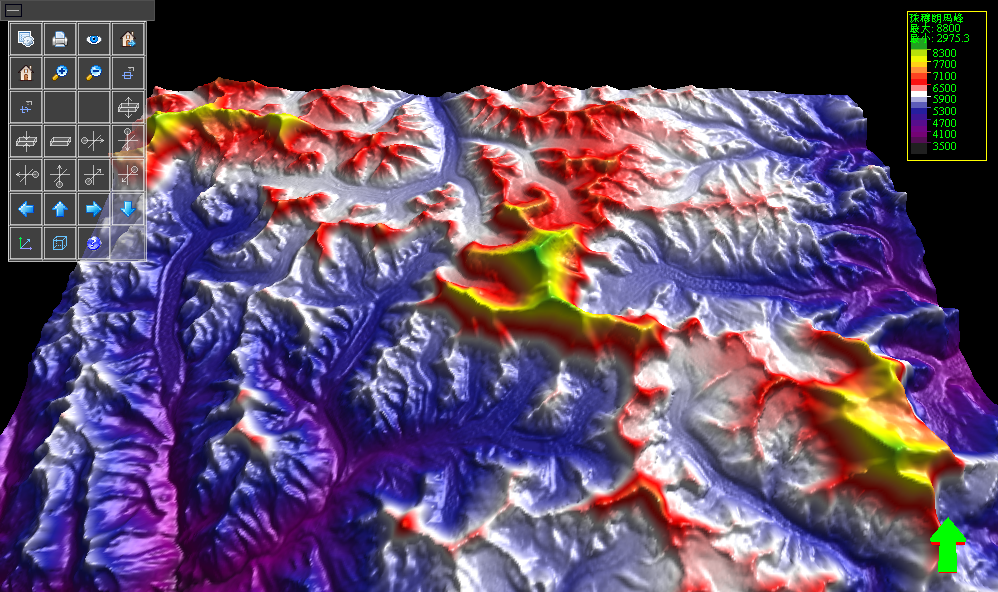

使用不同的色谱时,显示效果不一样,以下是使用rainbow2色谱:

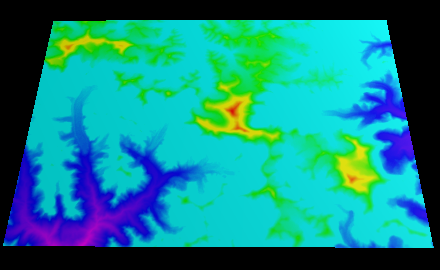

投影z值:



二、显示控制:

        1. 打开一个"3D"窗口, 将面数据左侧"checkbox"选中, 这时面数据即显示在3D窗口.

        2. 打开一个"F"窗口, 将面数据左侧"checkbox"选中, 这时面数据即显示在Face窗口.

        在数据树里右键单击面数据弹出右键菜单, 选中"属性",或者直接双击面数据,或者在窗口里选中数据对象, 弹出右键菜单, 选中"属性",弹出属性对话框。



属性页共4页:
         “基本”:设置数据对象名字。
        “面”:页主要是显示的方式以及位置参数设置。
        “色谱”:页主要是色谱相关的显示参数设置。
        “透明”:设置显示的透明度。

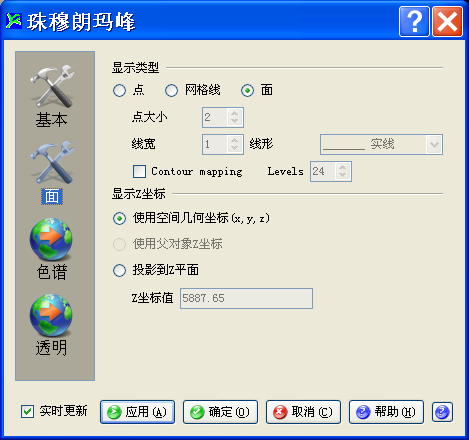

在属性页中:

        显示类型:网格可以显示成点、线、面三种形式。显示成点可以设置点大小;显示成线可设置线宽;显示成面默认由色谱页的设置方式填充,还可设置成等值填充。

        显示Z坐标:使用空间几何x,y,z坐标时,x,y,z坐标是数据的坐标,如果投影到z平面,则x,y坐标不变,所有z坐标变为设置的值。因为面数据没有父对象,所以“使用父对象z坐标不可选”。





相关介绍 : 加载面数据【数据】基本属性页3D窗口Face窗口,Plot窗口。
