加载面数据



需要基础面数据插件【NuSurfaceBasePlugin】。

面是具有(m,n)行列的二维行列等间距网格

支持的数据格式包括
        GS ASCII - DSAA ,
        GS Binary - DSBB ,
        Surfer7 Binary - DSRB
        CPS-3 Grid ASCII ,
        Zmap Grid ASCII ,
        Irap Classic ASCII ,
        Irap Rms ASCII ,
        EarthVison Grid ASCII

数据树里空白处点右键, 选中弹出菜单里的"加载面文件", .或者, 在【任务】面板里, 双击"基础面模块"下的“加载面文件”, 也可在主窗口菜单的“加载数据”菜单先选择“加载面文件”,弹出打开文件对话框。

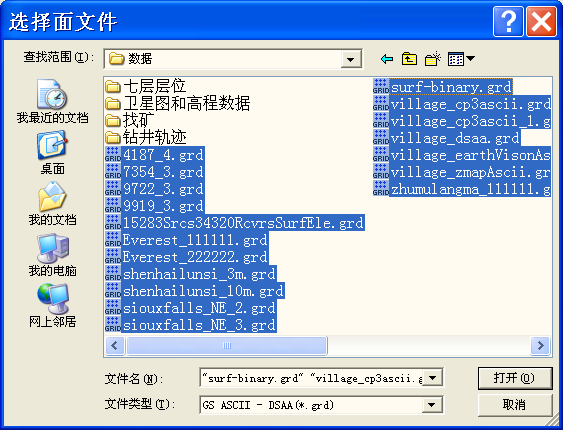

弹出对话框后,选择单个或者多个文件,点击打开,则弹出文件格式识别和文件预览的对话框。

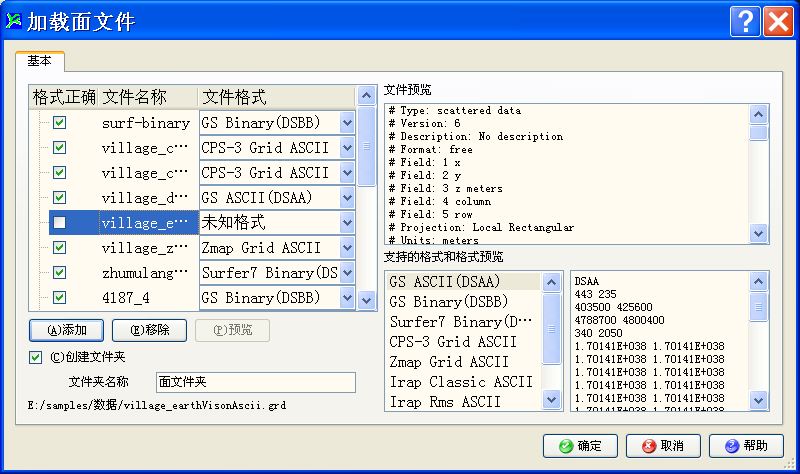

在表格中,点击任意一个文件,能在右边的 “文件预览”下的文本框中预览数据。

右侧有支持的格式和格式预览。点击格式,最右下角的文本框会出现默认的格式预览。

文件格式能够自动识别。如果有不能识别的格式,则自动设置为位置格式,表中格式正确一栏的勾自动去掉。选择此未知格式的文件,手动选择格式。如果还是不能识别,选择此文件,点击“移除”按钮,移除不能识别的文件。

对话框中:

添加按钮:继续添加需要加载的文件。

移除按钮:移除表格中选中的文件。

“创建文件夹”复选框:勾选后,加载的数据直接放在数据树新建的文件夹下面。文件夹名字由文本框里设置,默认是“面文件夹”。不勾选的话,创建的面数据对象,直接放在数据树的最上一级。

点击“确定”按钮加载数据。如果有不能识别的格式,则会弹出消息,报告不能识别文件。

加载过程使用多线程,加载过程显示在【线程】面板上。完成后,【线程】面板隐藏, 数据就被加载上数据树上。



加载后,数据即可在3D窗口或者Face窗口显示
