带属性折线三维显示

带属性折线能显示在MDI窗口的3D窗口和Face窗口。两种窗口的显示设置一样。

一、显示效果：

1. 打开一个"3D"窗口, 将带属性折线左侧"checkbox"选中, 这时带属性折线即显示在3D窗口.

2. 打开一个"F"窗口, 将带属性折线左侧"checkbox"选中, 这时带属性折线即显示在Face窗口.

在数据树里右键单击带属性折线弹出右键菜单, 选中"属性"，或者直接双击带属性折线，或者在窗口里选中数据对象, 弹出右键菜单, 选中"属性"，弹出属性对话框。

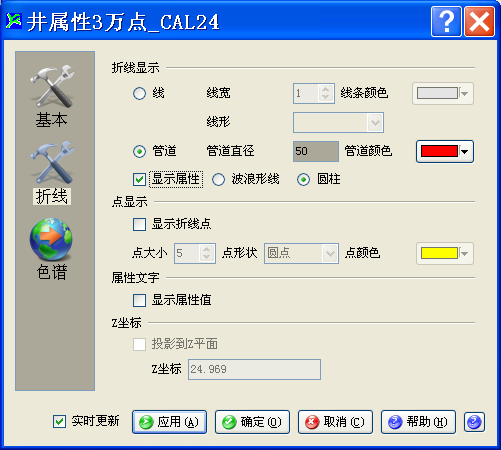

属性页：
         “基本”：设置数据对象名字。
        “折线”：页主要是显示的方式以及位置参数设置。
        “色谱”：页主要是色谱相关的显示参数设置。其直方图是对属性的统计。

在属性页中：

折线显示：带属性折线可以显示成线、管道等形式。显示成线可设置线宽，颜色；显示成管道可以设置管道直径和管道颜色。显示属性，属性值可以显示成波浪线或者圆柱形。

点显示：勾选后设置带属性折线控制点的显示参数。

显示Z坐标：使用空间几何x,y,z坐标时，x,y,z坐标是数据的坐标，如果投影到z平面，则x,y坐标不变，所有z坐标变为设置的值。

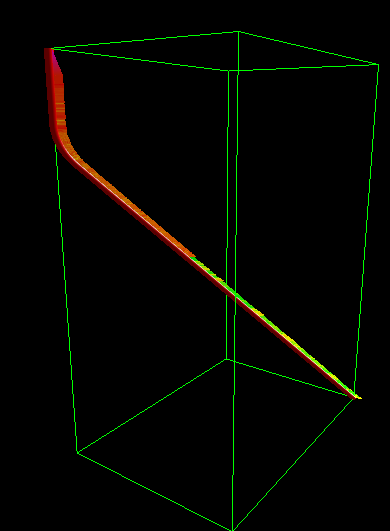

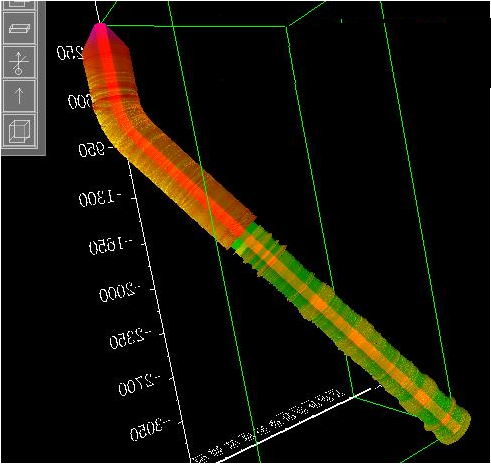

显示带属性折线，线可以显示成线或者管道，属性值可以显示成波浪线或者圆柱形。
