三维插值时,插值空间位置可以直接设置成为平行六面体坐标,平行六面体是三维矩阵网格,因此只要给定网格的最大最小x,y坐标,网格的行列数,就能定出网格上任意一点的x,y坐标,和网格间距等参数。插值时把这些网格点全部插值一遍就形成了新的网格面。

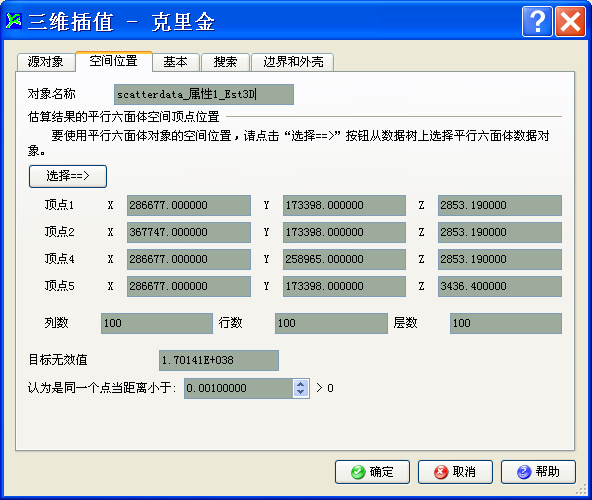

“空间位置”页面:
“对象名称”文本框:设置插值结果的平行六面体数据对象的名称
“平行六面体的空间顶点位置”:设置插值点坐标。默认选择了源数据对象后,顶点坐标能根据源数据对象的空间位置,并填满顶点坐标。如果需要自定义坐标,单击“选择==>”按钮,从数据树是选中的平行六面体数据对象提取坐标。
平行六面体各个顶点位置如下图所示:
只要确定了顶点1,2,4,5,和行列层数目,就能确定平行六面体网格上任意插值点的坐标。
“目标无效值”:设置插值体的无效数据。网格体上任意一点,只要值等于无效值,就是无效的点。
“网格空间参数”:最大最小值分别设置行和列的坐标。线数分别设置网格的行和列的数目,默认的行列数设置会在不改变最大最小值的前提下,自动让网格间距相近。
“认为是同一个点当距离小于:”:插值的时候,如果搜索到的某个样点距离小于设置的数值时,直接使用此样点为需要插值的点复制,忽略其他样本点。
“源数据无效值”:插值的来源数据的无效值,是从样本数据对象中读取的,不可更改。
“认为是同一点当距离小于”:插值时,如果遇到样本点距离插值点距离小于此设置数值时,直接忽略其他样本点,设置插值点的值等于此样本点的值。
